Introduzzjoni
TBR Block huwa komponent ta 'moviment lineari ħafif ta' ġenerazzjoni ġdida, iddisinjat b'bażi ta 'liga ta' l-aluminju b'qawwa għolja u xaft ta 'preċiżjoni, adattat għal applikazzjonijiet bħal tagħmir ta' awtomazzjoni, makkinarju tal-injam, u linji ta 'produzzjoni tal-imballaġġ. L-istruttura tat-tip tal-flanġ tagħha tappoġġja installazzjoni multi-direzzjonali, u kkombinata ma 'xaft ta' preċiżjoni G 6-} ebusija hrc 58-64), hija tikseb eżattezza ta 'pożizzjonament ta' ± {{0}. 02mm.
Punti ewlenin tal-prodott
1. Qawwa għolja u ħafifa
Djar tal-liga tal-aluminju jnaqqas il-piż b'60% meta mqabbel ma 'sliders tal-azzar, filwaqt li jżomm reżistenza torsjonali eċċellenti.
Ix-xaft tal-azzar b'livell għoli
2. Pożizzjonament ta 'preċiżjoni
Gwida għall-preċiżjoni tal-ferrovija Klassi G6 bi żball ta 'dritt inqas minn jew daqs 0. 02mm \/ m, li tiżgura moviment preċiż.
Id-disinn taċ-ċirkolazzjoni tal-ballun b'erba 'ringieli jappoġġja tagħbijiet ugwali f'erba' direzzjonijiet, bi preċiżjoni tal-pożizzjonament ripetuta ta '± 0. 005mm
3. INSTALLAZZJONI TAL-FLEXIBLE
Slider tat-tip tal-flanġ għandu karatteristiċi permezz ta 'toqob bil-kamin għall-installazzjoni bidirezzjonali (ta' fuq \/ ta 'isfel), adattati għal applikazzjonijiet kumplessi.
Kompatibbli mas-sliders tas-serje SBR għall-interkambjabbiltà, li jnaqqsu l-ispejjeż tal-manutenzjoni.
4. Longevity & Manutenzjoni Baxxa
Rail tal-aluminju anodizzat jirreżisti l-korrużjoni f'ambjenti umdi.
Ġibjun taż-żejt inkorporat jestendi l-intervalli tal-lubrikazzjoni għal snin, u jimminimizza l-manutenzjoni.

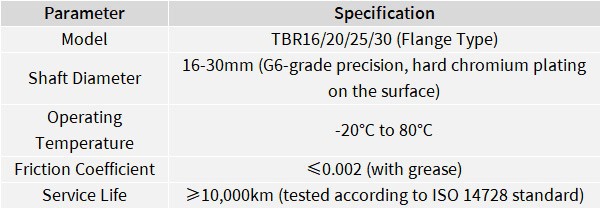

Informazzjoni dwar il-prodott
Xenarji ta 'applikazzjoni
Proċess ta 'manifattura
1. Magni ta 'preċiżjoni
Xafra pproċessata minn grinder CNC, żball ta 'dritt inqas minn jew daqs 0. 01mm \/ m.
2. Trattament tal-wiċċ
Bażi tal-liga tal-aluminju trattata b'anodizzazzjoni iebsa, ħxuna tal-film akbar minn jew daqs 25μm, ebusija HV 300+.
3. Sistema ta 'lubrikazzjoni
Port awtomatiku tal-injezzjoni taż-żejt inkorporat, jappoġġja l-grass \/ lubrikazzjoni tal-arja taż-żejt, ċiklu ta 'manutenzjoni estiż għal 500 siegħa.
Gwida tal-Operazzjoni
1. Installazzjoni
Naddaf uċuħ ta 'kuntatt tal-ferrovija u slider biex tneħħi l-fdalijiet.
Slider sigur bil-wrench tat-torque (m6: 8-10 n · m).
Aġġusta l-paralleliżmu tal-ferrovija għal inqas minn jew daqs 0. 05mm \/ m.
2. Lubrikazzjoni
Applika l-grass ibbażat fuq il-litju (NLGI 2) qabel l-użu inizjali.
Erġa 'lubrika kull 500 siegħa taħt operazzjoni ta' veloċità għolja.
3. Manutenzjoni
Naddaf il-wiċċ tal-ferrovija regolarment biex tevita l-ilbies tal-partikuli.
Iċċekkja t-tneħħija tas-slider u ibdel il-komponenti tal-ballun jekk meħtieġ.
FAQ
Q1: Kif tagħżel il-blokka TBR it-tajba għat-tagħmir tiegħi?
A: Iffoka fuq id-dijametru tax-xaft u r-rekwiżiti tat-tagħbija:
Apparat żgħir (printers 3D, inċiżjonijiet żgħar): Agħżel TBR16UU \/ 20UU (φ16 \/ 20mm xaft, tagħbija inqas minn jew daqs 1000N).
Makkinarju medju (xogħol tal-injam, tagħmir tal-imballaġġ): Agħżel TBR25UU (xaft φ25mm, tagħbija inqas minn jew daqs 2000n).
Tagħmir tqil (robots industrijali, magni CNC): Agħżel TBR30UU (xaft φ30mm, tagħbija inqas minn jew daqs 3000N).
Mudelli estiżi TBRLUU huma adattati għal bżonnijiet itwal ta 'puplesija.
Q2: Liema metodi ta 'installazzjoni jappoġġja l-blokka TBR? Xi prekawzjonijiet?
A: Jappoġġja installazzjoni bidirezzjonali (ta 'fuq \/ qiegħ tal-flanġ) permezz ta' toqob bil-kamin. Passi ewlenin:
Uċuħ ta 'kuntatt nadif biex jitneħħew il-fdalijiet għal preċiżjoni;
Issikka bi wrench tat-torque (m6: 8-10 n · m);
Aġġusta l-paralleliżmu tal-ferrovija għal inqas minn jew daqs 0. 05mm \/ m għal moviment bla xkiel.
